愛普生 LS3-B SCARA機器人
特性及優勢
免電池的馬達單元
• 無需更換電池
• 減少宕機時間
J2關節頂端增加以太網接線端口，內置Cat 5e相機網線，方便移動相機安裝
第二軸臂斜向出線，外形更緊湊，減少安裝空間
通用的I/O接口，更具適用性的控製器
像RC700-A控製器一樣，RC90-B控製器支持NPN / PNP兩種接線方式。
采用簡單可拆卸結構的M/C電纜
• 拆卸無需使用工具，實現輕鬆卸載
• 易於在設備內部安裝和更換機器人
愛普生 LS3-B SCARA機器人
產品規格
| 產品名稱 | LS3-B | |
|---|---|---|
| 產品型號 | LS3-B401* | |
| 安裝方式 | 台麵安裝 | |
| 臂長 | 第1-2軸臂 | 400 mm |
| 最大運動速度 | 第1-2關節 | 7200 mm/s |
| 第3關節 | 1100 mm/s | |
| 第4關節 | 2600 °/s | |
| 本體重量（不含電纜） | 14 kg | |
| 重複定位精度 | 第1-2關節 | ±0.01 mm |
| 第3關節 | ±0.01 mm | |
| 第4關節 | ±0.01° | |
| 最大運動範圍 | 第1關節 | ±132° |
| 第2關節 | ±141° | |
| 第3關節 （潔淨型） |
150 mm (120 mm) |
|
| 第4關節 | ±360° | |
| 負載*1 | 額定值 | 1 kg |
| 最大值 | 3 kg | |
| 標準循環時間*2 | 0.42 秒 | |
| 第4關節容許慣性力矩*3 | 額定值 | 0.005 kg·㎡ |
| 最大值 | 0.05 kg·㎡ | |
| 電機功耗 | 第1關節 | 200 W |
| 第2關節 | 100 W | |
| 第3關節 | 100 W | |
| 第4關節 | 100 W | |
| 第3關節頂壓力 | 100 N | |
| 原點複位 | 無需原點複位 | |
| 用戶電路 | 15針（D-SUB接口）、RJ45 8針（CAT 5e） | |
| 用戶氣路 | ø4mm×1, ø6mm×2 耐壓：0.59 MPa(6 kgf/cm2 )(86 psi) | |
| 安裝環境 | 標準型/潔淨型*4 | |
| 適用控製器 | RC90-B | |
| 安全標準 | CE,KC,ANSI/RIA R15.06-2012,NFPA 79 (2007 Edication) | |
*1：不要超過規定的最大負載使用。
*2：負載2 kg下，（水平300mm、垂直25mm）往返拱形運動的循環時間（最大速度最優路徑坐標）。
*3：負載重心與第4關節中心位置一致；如果不一致，通過INERTIA命令來設置參數。
*4：符合 ISO 4 級潔淨度標準。
圖庫
圖片(點擊查看)

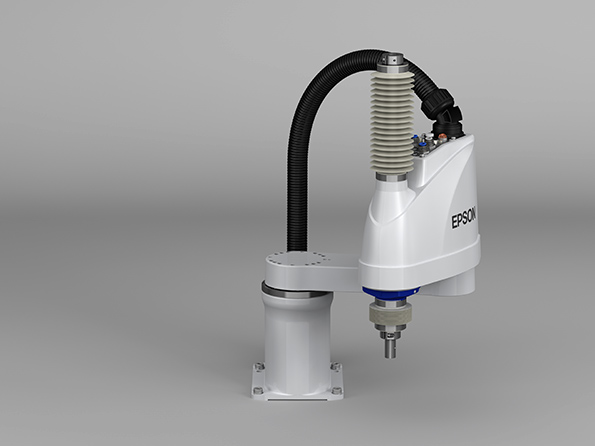

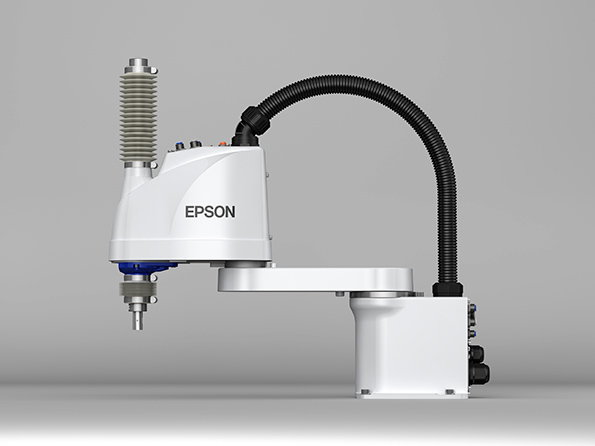

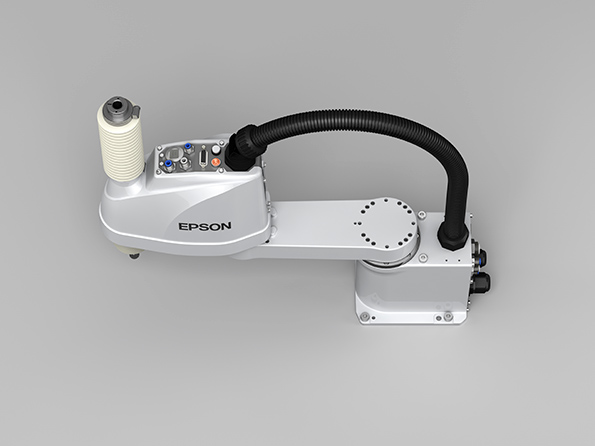

愛普生 LS3-B401C SCARA機器人
愛普生 LS3-B401C SCARA機器人
愛普生 LS3-B401C SCARA機器人

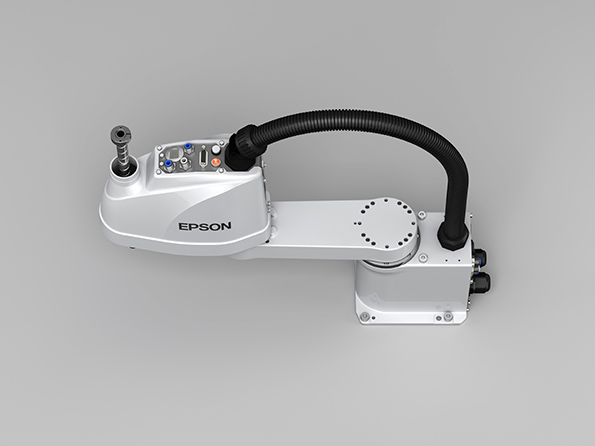

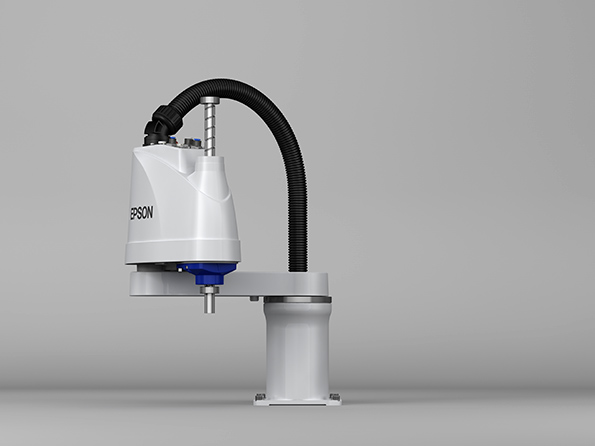

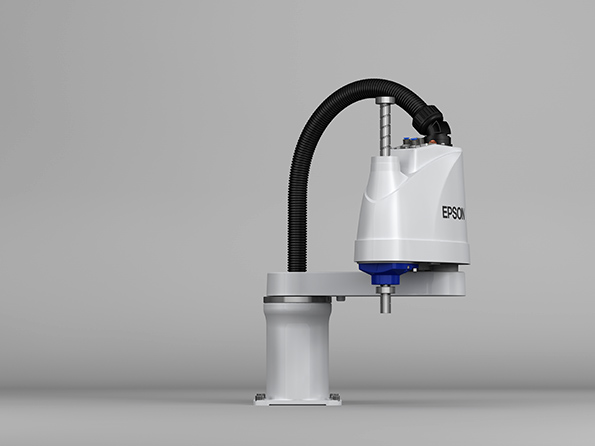

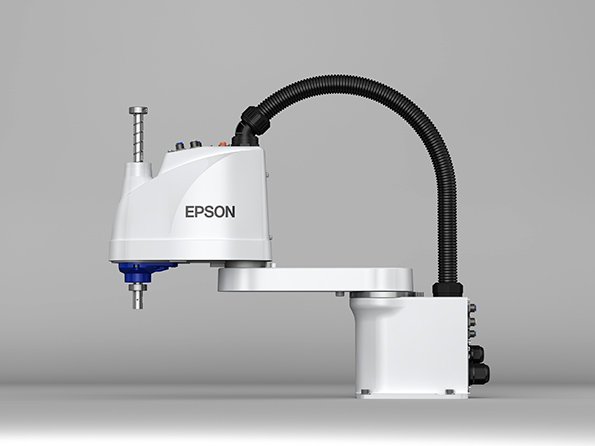

愛普生 LS3-B401S SCARA機器人
愛普生 LS3-B401S SCARA機器人
愛普生 LS3-B401S SCARA機器人
愛普生 LS3-B401S SCARA機器人

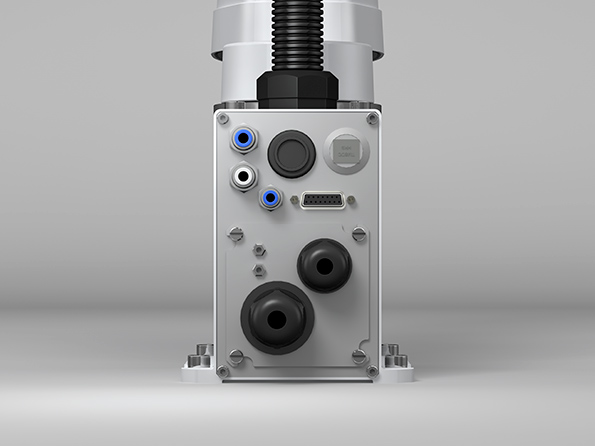

愛普生 LS3-B401S SCARA機器人
LS3-B 圖紙
| 機器人機型 |  |
 |
|
|---|---|---|---|
| LS3-B401C |  |
 |
|
| LS3-B401S | |
|
